Spannverschlüsse
Sichere Verschlusssysteme für industrielle Anwendungen

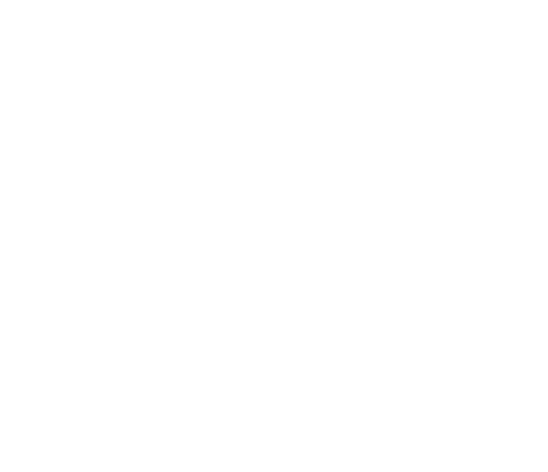

Spannverschlüsse – Serien
Spannverschlüsse sind ein sicheres Verschlusssystem für industrielle Anwendungen.
Sie können hohe Zugbelastungen aufnehmen. Querkräfte müssen durch die
Gestaltung der miteinander verbundenen Teile vom Spannverschluss ferngehalten
werden. Die meisten Spannverschlüsse sind über einen Gewindehaken einstellbar.
Bei nicht einstellbaren Serien dient oft ein Federbügel als Toleranzausgleich.
Für dynamische Anwendungen sind Spannverschlüsse auch mit zusätzlicher Sicherung
erhältlich.
Wählen Sie eine Serie aus:
Serie V936F
- Zugbelastung max. 300 N
- Gleiches Formloch für Platte und Rahmen
- Klemmbereiche von 2,0 bis 4,6 mm
- Schneller Einbau ohne Werkzeug und Zeitaufwand
Serie 15F
- Zugbelastung max. 1330 N
- Schnelles öffnen und Schließen durch Fingerdruck
- Einfacher Einbau durch Einlochbefestigung
Serie 991F
- Zugbelastung max. 10.000 N
- Verschluss für höchste Zugbelastung und Vorspannung
- Bevorzugte Anwendungen: Nutzfahrzeuge, Omnibusse,
Landmaschinen, Verfahrenstechnik, Heizungsbau etc.
Landmaschinen, Verfahrenstechnik, Heizungsbau etc.
Serie D4002
- Zugbelastung max. 4700 N
- Kleiner Verschluss für hohe Zugbelastung
- roße Auswahl gängiger Ausführungen bei
Verschlusszapfen und Haltenocken - Begrenzte Aufnahme von Seitenkräften durch die
Verwendung metallischer Führungsringe - Haltenocken mit Radialspiel lieferbar
Verschlusszapfen und Haltenocken
Verwendung metallischer Führungsringe
Serie 50E8
- Zugbelastung max. 3700 N
- Toleranzausgleich am Zapfen durch raumsparende Tellerfedern
- Flacher Haltenocken
- Hohe Vorspannung
Serie 2600/2700
- Zugbelastung max. 1330 N
- Kleiner Verschluss für hohe Zugbelastung
- Große Auswahl gängiger Ausführungen bei
Verschlusszapfen und Haltenocken - Serie 2600: Zylinderkopf
- Serie 2700: Senkkopf
Verschlusszapfen und Haltenocken
Serie 50E21
- Zugbelastung max. 900 N
- Verschlusszapfen mit Kunststoff-Unterlegscheibe zum Schutz
von dekorativen Oberflächen - Haltenocken federnd in Snap-In und Clip-On Ausführung
- Snap-In Führungsring zur schnellen Montage des
Verschlusszapfens ohne Haltescheibe
von dekorativen Oberflächen
Verschlusszapfens ohne Haltescheibe
Serie 99F
- Zugbelastung max. 700 N
- Vergrößerter Klemmdickenbereich
- Haltenocken mit Außengewinde direkt einschraubbar
oder mit Mutter montierbar - Gekapselte Ausführung, spritzwassergeschützt
oder mit Mutter montierbar
Serie 5F
- Zugbelastung max. 670 N
- Verschlusszapfen mit Kunststoff-Unterlegscheibe
zum Schutz von dekorativen Oberflächen - Haltenocken federnd
zum Schutz von dekorativen Oberflächen
Serie V18L
- Zugbelastung max. 6000 N
- Spannhaken einstellbar
- Mit Sicherung und Schlossöse lieferbar
Serie V917L
- Zugbelastung max. 3600 N
- Spannhaken einstellbar
- Mit Sicherung und Schlossöse lieferbar
Serie 1174L
- Zugbelastung max. 3.000 N
- Spannhaken einstellbar
- mit selbstrastender Sicherung
- Anwendung ohne Gegenhaken
- verdrehsicher
Serie E2.05
- Zugbelastung max. 2500 N
- Spannhaken einstellbar
- Mit selbstrastender Sicherung lieferbar
- Mit Spezialbügel lieferbar
Serie V951L
- Zugbelastung max. 2300 N
- Spannhaken einstellbar
- Mit Sicherung und Schlossöse lieferbar
Serie E2.08
- Zugbelastung max. 1300 N
- Spannverschluss für direkten Eingriff in Bauteilkontur
Serie 1429L
- Zugbelastung max. 1500 N
- Mit Sicherung lieferbar
- Drei verschiedene Spannhaken lieferbar
Serie V95L
- Zugbelastung max. 445 N
- Griffteil deckt alle Innenteile und den Gegenhaken ab
- Toleranzausgleich durch Federbügel im Griffteil
- Niedrige Bauhöhe
Serie V934L
• Zugbelastung max. 550 N
• Mit selbstrastender, aufreissbarer Sicherung lieferbar
